Vorwort

Mit dem KT400 Mainboard "KuDoZ 7X" stellen wir auf K7Jo.de erstmals eine Sockel-A Platine des Herstellers Legend QDI  vor. Mit dem hier vorgestellten Board will Legend QDI eine preislich attraktive KT400 Plattform anbieten und spricht damit gezielt die Anwender an, die zwar eine aktuelle, aber nicht zu überfrachtete und teure Sockel-A-Plattform suchen.

Inwieweit QDI der schwierige Spagat zwischen preislicher Attraktivität und dennoch gleichzeitig vernünftiger Ausstattung und Leistung gelingt, wollen wir uns im folgenden einmal näher anschauen. Unser besonderer Dank gilt Herrn Jörg Schäuble von QDI, der für unsere Rückfragen immer ein offenes Ohr hatte und mit Rat und Tat zur Seite stand. Nun aber zum Legend QDI KuDoZ 7X - 6A ...

  QDI KuDoZ7x-6A KT400

Lieferumfang und Spezifikationen

Der Lieferumfang des KuDoZ 7X ist trotz des recht kleinen Preises relativ großzügig bemessen. Der Karton scheint fast unterdimensioniert. Neben dem Mainboard finden wir ein sehr schönes, gut bebildertes Handbuch, welches zwar in Englisch gehalten ist, dennoch für jedermann leicht verständlich sein dürfte. Hinzu gesellt sich die obligatorische Treiber-CD. Enthalten sind hier u.a. die lebensnotwendigen VIA 4in1 Treiber in der Version 4.42.

Dazu kommt ein Kabelsatz bestehend aus jeweils 1x ATA133-, 1x IDE-Kabel 40pin und ein Floppy-Kabel. Des weiteren finden sich ein Beutel mit blauen Jumpern, eine ATX-Blende, ein Slotblech S-PDIF sowie ein weiteres Slotblech, das 4xUSB 2.0 nach außen führt. Wie wir meinen, ist dies angesichts eines angepeilten Endverkaufspreises, der um die 104 € liegt, ein recht ordentliches Bundle.

Ordentlicher Lieferumfang des KuDoZ 7X-6A im Überblick

Die Verbindung nach außen - Im Bild von links nach rechts: Maus/Tastatur,  1xParallel,2xseriell, Gameport sowie Audio-Panel, USB2.0

Die Spezifikationen des KuDoZ 7X 6A:

• Sockel A für AMD Athlon^TMXP , AMD Athlon^TM und AMD Duron^TM  Prozessor

• VIA KT400 ( KT400+VT8235 )

• DDR DIMM x3 für PC333 und PC400 bis zu 3 GB *PC400 kann nicht garantiert werden, wegen fehlender JEDEC-Spezifikation

• 8xAGP x1

• 6x PCI

• 1x CNR

• 6x USB 2.0 ( 4 x optional )

• onboard Sound AC97 5.1 Kanal Sound

• BIOS update unter Windows per QDI QFlash

• Ultra DMA 133  IDE

• S/PDIF out

• CPU Overheat Triple Protection

• QDI BootEasy

Layout und Installation

Wie schon unsere zuletzt getestetes KT400 Board, EPoX 8K9A, richtet sich auch QDI mit dem KuDoZ 7X eher an den preisbewussten Käufer. So ist klar, dass zugunsten eines attraktiven Preises auf Überfrachtung mit Features, die diese Kundenklientel eventuell gar nicht benötigt, verzichtet wurde. So sucht man z.B. LAN onboard vergeblich. Ebenso wurde auf Serial-ATA und Firewire verzichtet. Das Fehlen dieser Features ist zum aktuellen Zeitpunkt wie wir meinen, aber auch für die große Masse der Heimanwender verzichtbar und sollte deshalb keinesfalls als Mangel gesehen werden. Auf der Habenseite finden wir hingegen u.a. insgesamt 6 USB2.0 Anschlüsse, 6 PCI-Slots, den S/PDIF Ausgang, 5.1 Kanal-Sound onboard sowie die bisher sensibelste und beste Auslesung der AthlonXP-Thermaldiode, die wir hier in unseren Tests hatten.

Im Alltagsbetrieb verhielt sich das KuDoZ 7X nahezu unerschütterlich. Auch im Bezug auf den verwendeten Arbeitsspeicher zeigte sich die QDI-Platine nicht so wählerisch, wie das zuletzt getestete EPoX 8K9A. Mit PC400 war ein stabiler Betrieb mit einem entsprechenden Modul möglich. Bei zwei eingesetzten PC400 Modulen kam es bereits zu sporadischen Abstürzen. Dies war übrigens auch beim EPoX-Board der Fall. Ohnehin ist der VIA KT400 Chipsatz nicht offiziell für PC400 freigegeben, auch wenn viele Hersteller mit der PC400 Tauglichkeit ihrer KT400-Platinen werben. Das QDI KuDoZ 7X war mit PC333 Speicher selbst unter stärksten Belastungen nicht aus der Ruhe zu bringen und das auch mit schärfsten Speichertimings und 1T CommandRate. Insgesamt leistete sich das KuDoZ 7X damit keinen Ausrutscher und gehört sicherlich zu den stabilsten Platinen, die ich bisher im Test hatte.

Zum Testzeitpunkt gab es allerdings eine Einschränkung für den Betrieb mit einem FSB von 166 MHz für die verwendete CPU. QDI gibt das KuDoZ 7X hier erst für AMD Pozessoren mit offiziellem FSB von 166 MHz ( also ab XP2600+ ) für diesen Betriebsmodus frei. So versuchten wir im Rahmen unserer Übertaktungstests natürlich auch, unseren XP1500+ mit einem FSB von 166 MHz bei heruntergeregeltem Multiplikator zu betreiben - das Resultat war jedoch jedes Mal ein Dauerpost beim Bootvorgang. In der Tat scheint die CPU-Taktung mit 166 MHz zum jetzigen Zeitpunkt, wirklich nur den hierfür spezifizierten AMD-CPU's auf dem KuDoZ 7X vorbehalten zu sein !

Bios & Overclocking

Vor einem genaueren Blick auf das Bios, prüften wir zunächst auch hier wieder nach, mit welchem FSB die Platine von Haus aus getaktet ist. In jüngster Vergangenheit hatte sich gezeigt, dass einige Hersteller bezüglich der Grundtaktung gerne zu kleinen Mogeleien greifen. Das Tool WCPUID von H.Oda gibt Aufschluss darüber. Das QDI Board liegt mit gemessenen 133.31 MHz Systemtakt nahezu exakt auf dem Punkt.

Absolut regelkonforme Taktung des KuDoZ 7X

Wer QDI kennt, weiß das Overclocking nicht unbedingt zu den Paradedisziplinen dieses Herstellers gehört. Da man auch verstärkt im Business-Bereich tätig ist und so eher Wert auf absolute Stabilität legt, ist das auch verständlich. Dennoch verlangt der so genannte private Home-User-Bereich immer mehr nach Overclocking-Funktionen, wie sinnvoll das auch immer sein mag, sei dahingestellt. Wenngleich sich QDI bemüht hat, auch diesem Wunsch zumindest teilweise Rechnung zu tragen, sollten Overclocking-Fanatiker doch eher die Hände vom KuDoZ 7X lassen. Die Platine richtet sich definitiv eher an den Anwender, der einfach nur ein möglichst stabiles und trotzdem flottes System haben möchte, mit dem er seine Anwendungen ausführen kann, ohne sich groß Gedanken um Overclocking machen zu müssen oder zu wollen. Das soll nun freilich nicht heißen, dass das KuDoZ 7X gar nicht übertaktbar wäre !

Ein paar Grundfunktionen hat auch QDI spendiert. So lassen sich im BIOS sämtliche Speicher-Parameter frei beeinflussen. Zudem kann der FSB in kleinerem Rahmen erhöht werden, freilich nur in vorgegeben Abstufungen. Bei 156 MHz ist hier im BIOS Schluß. Danach bleibt per BIOS nur noch der Sprung auf den für aktuelle 166 MHz FSB Prozessoren ausgelegten Takt von 166 MHz. Allerdings gibt es auch noch StepEasyII, ein kleines OC-Tool, mit dem der Anwender bequem aus der Windows-Oberfläche heraus den FSB erhöhen kann, ohne an feste Taktvorgaben ( wie im Bios ) gebunden zu sein. Hilfreich ist bei der Erhöhung des FSB natürlich die Möglichkeit, gleichzeitig den Multiplikator der CPU zu senken. Leider ist dies, wie schon weiter oben erwähnt, nur hardwareseitig durch Setzen von Jumpern auf der Platine möglich.  Es wäre schön, wenn in kommenden BIOS-Revisionen, eine Implementierung der Multiplikator-Wahl im BIOS möglich wäre, damit das umständliche Gefummel auf der Platine umgangen werden kann.

Nun gut, Jumper zu setzen ist nicht unbedingt eine große Aktion - wer unbedingt Übertakten will, wird sich auch dadurch nicht abhalten lassen, erst das Gehäuse öffnen zu müssen - schmerzlicher ist hingegen das Fehlen jeglicher Optionen, um Spannungen zu beeinflussen. So lassen sich weder die CPU-, noch die Speicher- oder gar die AGP-Spannung vom Anwender beeinflussen. Nicht zuletzt das Fehlen dieser Features schränkt die OC-Tauglichkeit des KuDoZ 7X natürlich etwas ein. So fällt auch unser Übertaktungs-Diagramm dieses mal eher bescheiden aus :

Zu gute halten kann man dem KuDoZ 7X aber, das z.B. der regelkonforme, asynchrone Takt von 133/166 MHz hier nun schon deutlich besser performt, als wir das in der Vergangenheit oft bei KT333 Platinen beobachten konnten, wo die Platinen mit 133/133 z.T. sogar noch schneller waren als mit 133/166. Die anderen Werte sind sehr ordentlich, so dass der Normal-Anwender die etwas eingeschränkten OC-Optionen gar nicht als weiter tragisch empfinden wird.

Auf einen regelkonformen Bench mit PC400 Speicher haben wir diesmal bewußt verzichtet. Bei Verwendung einer klassischen 133 MHz  - CPU bringt der Einsatz dieses Speichers absolut gar nichts. Zudem hat sogar VIA selbst ausdrücklich von der Verwendung von PC400 Speicher mit dem KT400 Chipsatz abgeraten. Zum Abschluß dieser Sektion noch ein paar BIOS-screenshots:

QDI Innovation-Features bieten dem Anwender die Möglichkeit der FSB-Veränderung, der Verkürzung des Boot-Vorganges und z.B. dem Einblenden eines Logos während des Bootens; wobei letzteres eher ein Feature ist, welches sich an professionelle Anwender wie Firmen oder Händler richtet, die hier ihr eigenes Logo einbinden können.

Das Hardware-Monitoring bietet mit dem KuDoZ 7X wohl die beste Thermaldioden-Auslesung, die wir bisher bei allen Testkandidaten gesehen haben.

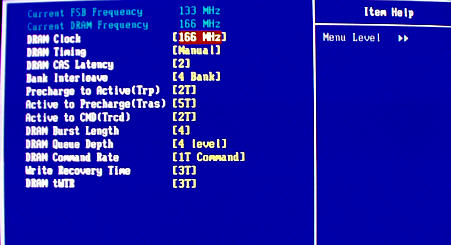

Alle wesentlichen Speicher-Parameter lassen sich einstellen. Im Gegensatz zur oft beobachteten Eigentümlichkeit, dass unter "DRAM BurstLength" die Einstellung "4" oft schneller war, als "8", ist dies beim QDI KuDoZ7x genau umgekehrt, also so, wie es auch eigentlich sein soll.

Hier noch einmal die KT400-charakteristische Einstellmöglichkeit des VLink8x Supports.
