Autor : Wilhelm Sassenberg
Layout : K7Jo
|
SiS® 648 Intel® i845PE |
Shuttle
AS45GTR und QDI PlatiniX 2E/333 P4 auf K7Jo.de, oder: Unverhofft kommt oft |
||||||||||||||||||||
|
|
Manchmal kommt es zu seltsamen Zufällen, so wie in diesem Fall, als uns QDI PlatiniX 2E/333-6A (im Folgenden "QDI" genannt) vorlag und zur selben Zeit im Kreise der Verwandtschaft ein Intel P4 2,4 GHz samt Shuttle AS45GTR (im Folgenden "Shuttle" genannt) benötigt wurde. So fasste die Redaktion den schnellen Entschluss einerseits erstmals ein P4-Mainboard vorzustellen, andererseits gleich mit einem Doppeltest zu starten.
Der folgende Artikel befasst sich zwei aktuellen mit Hauptplatinen für Intels P4. Zum einen Shuttles AS45GTR mit SiS 648, zum anderen QDIs PlatiniX 2E/333-6A mit Intel i845PE, also die derzeit aktuellen und meistverkauften Chipsätze für den P4, sieht man einmal von Intels Granite Bay Chipsatz ab, der erst langsam auf den Markt dringt.
Für die Bereitstellung des QDI PlatiniX 2E/333-6A möchten wir uns an dieser Stelle bei der Firma Legend QDI herzlich bedanken.
Der Übersicht halber werden wir zunächst jedes Mainboard einzeln vorstellen, ehe wir zum direkten Vergleich mit absolut identischer Konfiguration übergehen.
Spezifikation und Ausstattung Shuttle AS45GTR, SiS 648
ATA133-RAID-Controller
Serial-ATA-Controller

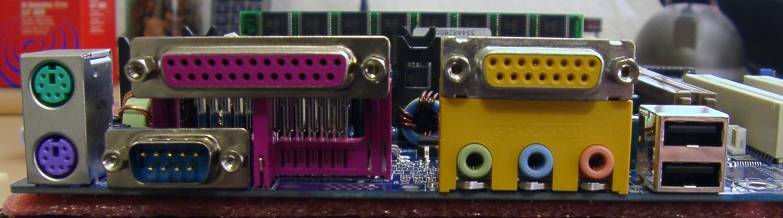

Anschlüsse am Backpanel: Line-In, Line-Out, Mikrofon, MIDI/Gameport,
Line in/out, Mikrofon
Hardware-Überwachung Zubehör, Lieferumfang:

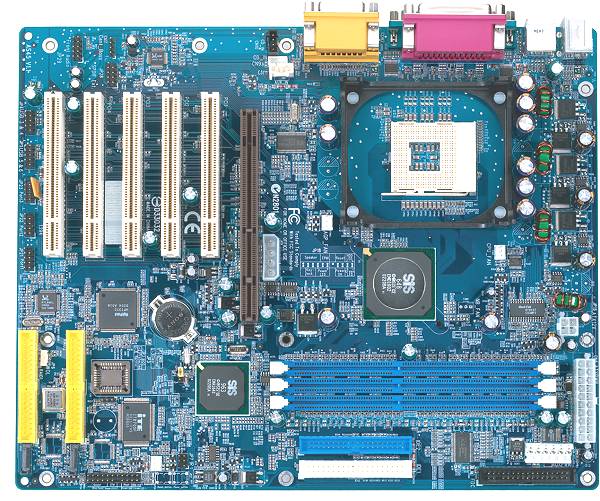

AS45GTR: Gesamtansicht

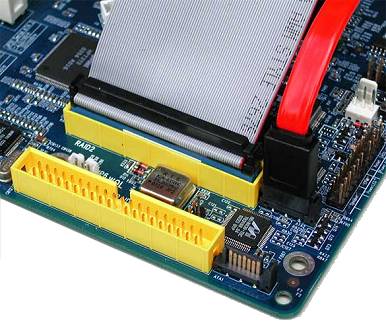

Anschlüsse des HPT-Controllers und Serial ATA, diese können allerdings nicht wie gezeigt gleichzeitig verwendet werden.

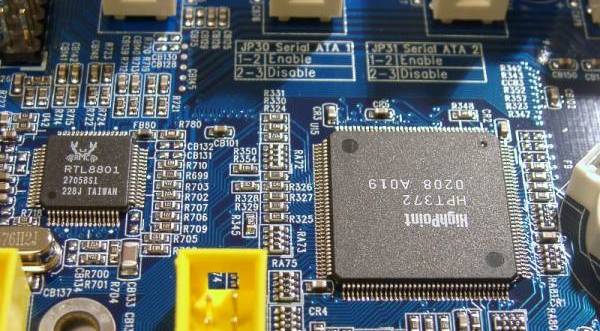

Highpoint 372 und Realtec RTL8801

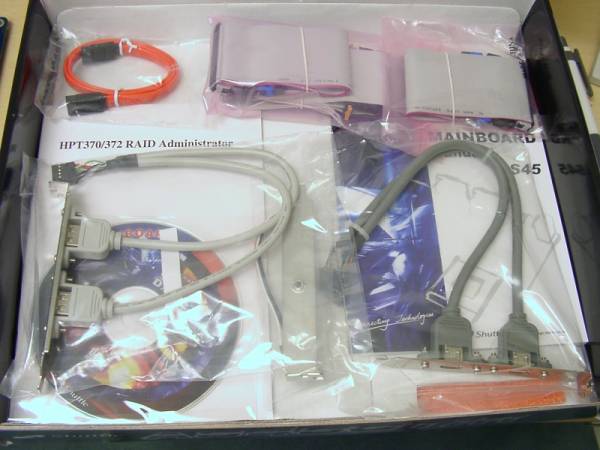

Kompletter Lieferumfang: Zwei U100 Kabel und SATA Kabel, Firewire, USB, Center/Bass und Handbücher.
Die Montage macht richtig gehend Spaß: Das Board ist sauber verarbeitet, so dass alles passt. Die Netzteilanschlüsse, Shuttle verwendet alle drei, liegen perfekt. Das gilt auch für die IDE-/Floppyanschlüsse. Kein Kabel muss hier über dem Lüfter oder anderweitig im Luftstrom durch das Gehäuse liegen, die Verwendung von Airflow-Kabeln kann man sich, zumindest aus strömungstechnischen Gründen, getrost sparen.
Ein kleines Manko: Der AGP-Steckplatz hat keine Kartenverriegelung. Die Audio-Anschlüsse für CD/DVD sind gut erreichbar. Sehr gut platziert sind die Header für weitere USB- und die drei Firewireanschlüsse. Die RAM-Steckplätze sind weit genug vom AGP-Steckplatz entfernt, um den Ein- und Ausbau der RAM-Bausteine ohne Ausbau der Graphikkarte zu ermöglichen. Hinter dem AGP-Steckplatz befindet sich ausreichen Raum, um auch die Verwendung von größeren Graphikkarten zu ermöglichen.
Vorbildlich ist die Beschriftung auf der Platine. Alle Anschlüsse und Header sind so gut dokumentiert, dass sich alles auch ohne Handbuch korrekt anschließen lässt. Ein Blick auf die Unterseite eröffnet den Blick auf die vorbildlich gelöste Stabilisierung der Hauptplatine im Bereich des CPU-Sockels 478. Shuttle verwendet hier eine Art Grundplatte, die die Kühleraufnahme auf der Oberseite kontert und somit ein Biegen der Platine nachhaltig verhindert. Die Grundplatte ist verschraubt, somit kann die gesamte Mechanik zur Befestigung der CPU und des Kühlers als vorbildlich bezeichnet werden. Die Northbridge wird von einem recht großen Kühler passiv gekühlt, das ist ausreichend und trägt zur Geräuschminimierung bei.

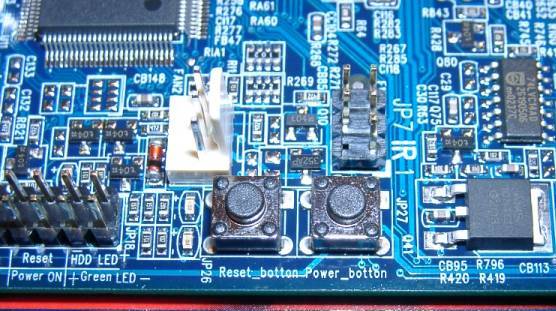

Nettes Detail für Tester und Bastler: Onboard Power-on und Reset-Taster.

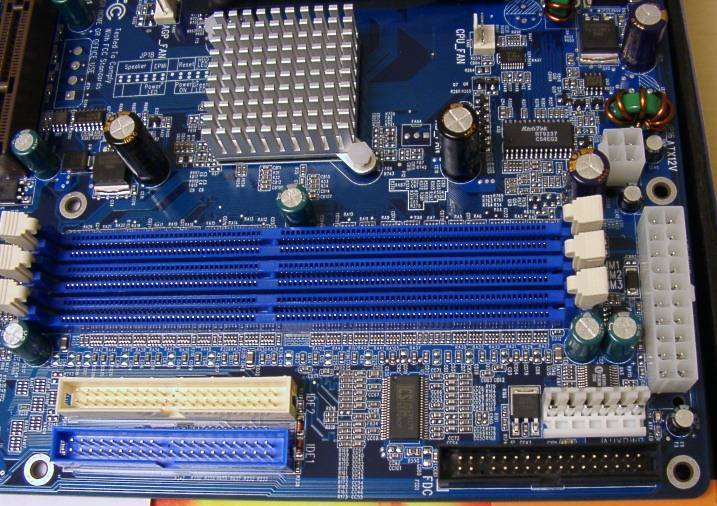

Vorbildliche Anordnung der Netzteil-, IDE- und Floppyanschlüsse; hier ist kein Kabel im Weg.

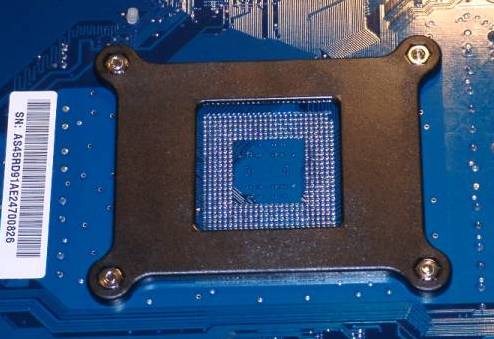

Dank dieser Gegenplatte der Kühlerbefestigung besteht keine Gefahr für das Mainboard.

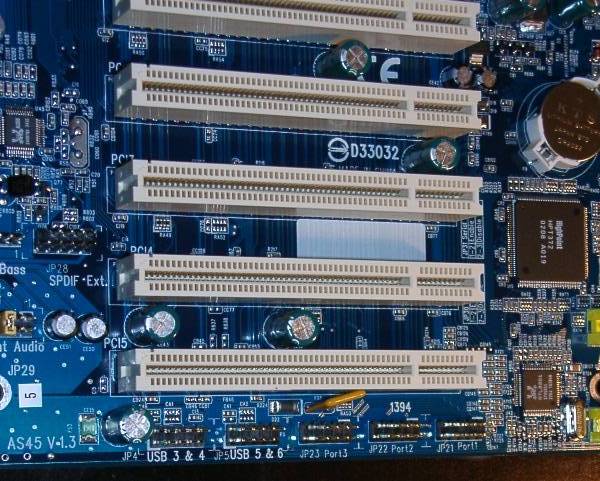

Ganz außen und somit auch nicht im Weg: USB3&4, USB 5&6 und 3 x Firewire.

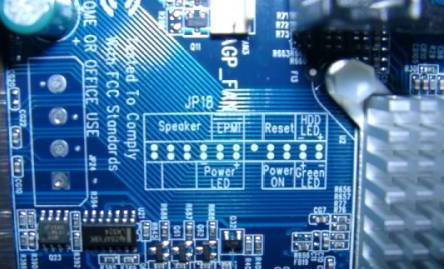

Die aufgedruckte Beschreibung der Gehäuseanschlüsse und Jumper ist über jede Kritik erhaben.
Nach dem Zusammenstecken und Verkabeln aller Komponenten startet das System nach dem Einschalten sofort. So soll es sein. Die CPU wird korrekt erkannt, ebenso Speicher und Graphikkarte.
Das BIOS ist komplett, dem Award-BIOS der neusten Generation fehlt es an nichts. Alle Onboardgeräte können deaktiviert werden, im APCI-Menü eröffnen sich dem Benutzer ebenso vielfältige Einstellmöglichkeiten wie im Bereich Takt- und Spannungseinstellungen. Der FSB kann in 1 MHz Schritten erhöht werden. Ebenso können alle weiteren Parameter, die für Übertaktungsmaßnahmen wichtig sind, variiert werden. Etwas unkomfortabel ist das "look and feel" im BIOS. Es benötigt eine Zeit, um alle Optionen zu finden, da eigentlich zusammengehörende Einstelloptionen teilweise auf mehrere Menüs verteilt sind. So können die RAM-Timings in zwei Untermenüs bearbeitet werden. Die Einstellung des Speichertakt in Abhängigkeit vom FSB wird in Form von Verhältnissen angeboten: 1:1, 4:5, 5:4; hier ist etwas Kopfrechnen angesagt, wenn z.B. eine FSB133 CPU (533 in Intels Zahlen- und Frequenzwelt) und DDR333 RAM eingesetzt werden sollen. 533 MHz quadpumped entsprechen 133 MHz Bustakt und dieser muss mit dem Verhältnis 5:4 versehen werden, um den DDRam als PC333 zu betreiben.
Bei der Erstinstallation von Windows auf einer Festplatte, die am HPT372 Raidcontroller (oder auch am SATA-Controller) angeschlossen ist, eröffnet sich ein Problem, dass dem Anfänger Probleme bereiten könnte. Die Treiberdiskette mit dem Highpoint-Treiber fehlt und WindowsXP verlangt nach einer Diskette. Die Diskette kann an einem anderen Rechner von der Treiber-CD erstellt werden, aber das muss man einerseits wissen, andererseits benötigt man eben jenen zweiten PC. Es bleibt zu hoffen, dass Shuttle diese Diskette demnächst beilegt, damit auch der unerfahrene "Systemintegrator" nicht schon in diesem frühen Stadium vor unlösbare Probleme gestellt wird. Bei einem Mainboard mit dieser Ausstattungsvielfalt, gehört eine solche Diskette einfach dazu.
Der Rest der Installation läuft einwandfrei durch, was bei der Ausstattung nicht selbstverständlich sein muss, schließlich erkennt Windows eine Vielzahl von Geräten, für die teilweise kein Treiber implementiert ist: USB 2.0, Sound, Raid-Controller, LAN, IDE-Controller, Firewire, Graphikkarte, um nur einige zu nennen.

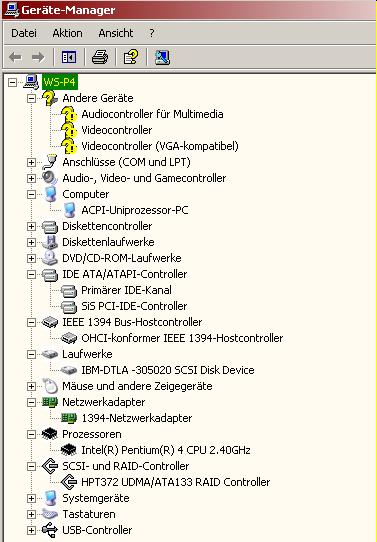

Nach dem ersten Systemstart mit Windows XP sieht der Gerätemanager dann so aus:
Nun ist die Treiber-CD an der Reihe. Die CD ist vorbildlich strukturiert, denn ein Analyseprogramm untersuch das System und bietet ausnahmslos alle benötigten Treiber zur Installation an und installiert sie, unterbrochen von einigen Neustarts, nacheinander bis alle Geräte einsatzbereit sind: AGP-Treiber, IDE-Treiber, Audio-Treiber, Highpoint-Treiber und die RAID-Software. Jetzt folgt noch die Treiber-CD der ATI Radeon Graphikkarte und das System ist vollständig eingerichtet. Kein einziger Treiber muss auf der CD gesucht werden, das ist so vorbildlich und einfach, wie man es sich eigentlich bei jedem Board wünscht.

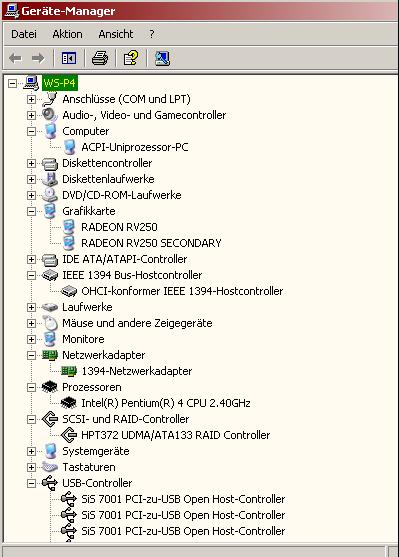

Vollständig installiertes Shuttle AS45GTR.
Der Betrieb unter Windows XP und die Installation von Software aller Art gestaltet sich einwandfrei. Abstürze, Hänger, Inkompatibilitäten oder andere Unannehmlichkeiten sind dem System völlig fremd. Zusammen mit der reibungslosen Installation von Windows selbst und der benötigten Treiber kann sich der Besitzer über ein absolut stabiles und schnelles System freuen.
Während des mehrtägigen Dauerbetriebs mit diversen Testprogrammen, Benchmarks, DVD-Abspielsoftware, DVD-Multimedia-Lexikon, CD-Brennen konnten weder ein blaue Bildschirme noch ein ungeplante, spontane Neustarts oder Einfrieren beobachtet werden. Somit steht die Stabilität des SiS 648 der sprichwörtlichen Qualität der Intel-Chipsätze in nichts nach. Der Ausspruch "Einen Intel Chip steckt man am besten in ein Board mit Intel-Chipsatz" darf durchaus um die Worte "oder SiS" erweitert werden.
Zum Thema Übertakten sei gesagt, dass das Shuttle alles mitbringt, was das Herz des Übertakters höher schlagen lässt. Sämtliche relevanten Spannungen und Frequenzen sind variabel gehalten, verschiedene Teiler zwischen FSB und RAM-Taktfrequenz können gewählt werden und der Northbridge-Kühler kann leicht entfernt werden, um ihn gegen einen wassergekühlten zu ersetzen. Dazu kommt, dass alle onboard-Komponenten abschaltbar sind, denn oft sind es gerade diese, die das Erreichen neuer Bestmarken verhindern. Dies gilt insbesondere für den Highpoint-HPT 372. Da es sich beim Shuttle um ein privat finanziertes Mainboard handelt, welches in Zukunft sicher und stabil seinen Dienst verrichten soll (und wird), sehen wir natürlich vom Ausprobieren der gegebenen Möglichkeiten ab.

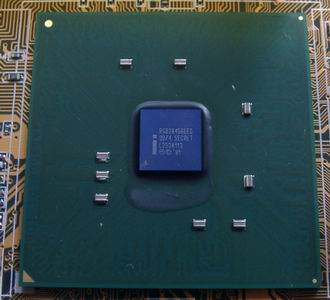

Spezifikation QDI PlatiniX 2E/333-6A, i845PE
Chipsatz
North Bridge: Intel 82845PE MCH
Zwei
PCI Master IDE ports für bis zu 4 IDE Geräte
Lieferumfang:

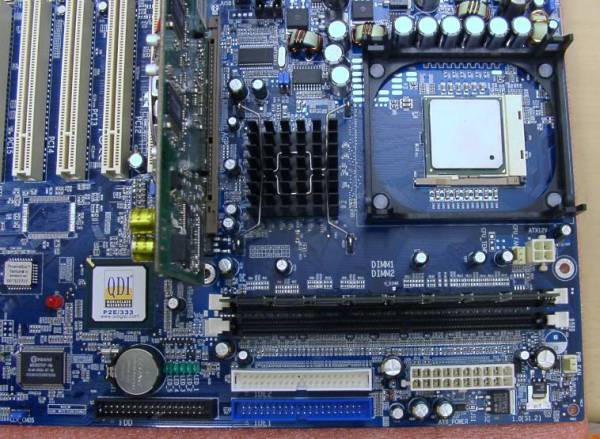

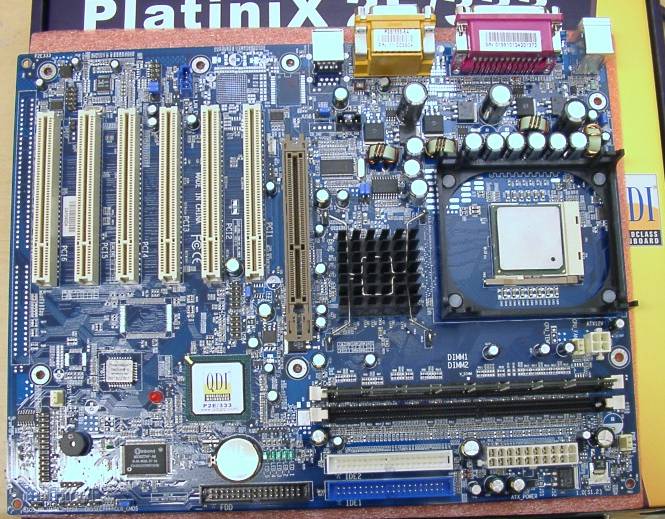

PlatiniX 2E/333: Sehr aufgeräumtes Layout. Die passive Kühlung der Northbridge ist gut für die Lautstärke.
Optimal die Anordung der ATX-Netzteilanschlüsse, QDI verwendet nur den zusätzlichen 12V-Anschluss, nicht jedoch den 3,3V- und 5V-Stecker. Auch die IDE- und Floppyanschlüsse können nicht günstiger liegen.
Auch die Montage der QDI-Platine geht flott von der Hand. Die Verarbeitung ist sauber, alles passt.
Netzteilanschlüsse: Die Netzteilanschlüsse liegen perfekt. Sie sind am äußersten Rand der Platine angeordnet, so dass die Kabel vom Netzteil nicht weiter stören.
IDE-/Floppyanschlüsse: Was für die ATX-Anschlüsse gilt, gilt ebenso für die IDE-/Floppyanschlüsse. Kein Kabel muss hier über dem Lüfter oder anderweitig im Luftstrom durch das Gehäuse liegen, die Verwendung von Airflow-Kabeln kann man sich auch hier sparen.
Audio-Eingänge CD/DVD/Modem: Leider ist nur ein einziger Audio-Eingang für CD/DVD vorhanden, obwohl ein zweiter deutlich zu erkennen ist. Hier wurde wohl der Rotstift angesetzt. Nun reicht für gewöhnlich ein Audio-Eingang aus, allerdings stellt die Bestückung des zweiten eigentlich keinen allzu großen finanziellen Aufwand dar.
USB-Header: Die Header für vier weitere USB- Anschlüsse liegen in der Mitte der Platine, Dadurch liegen die Kabel zwar etwas im Weg, jedoch sind die Header von der Frontseite und von der Rückseite des Gehäuses gut zu erreichen. Absolut durchdacht ist dagegen die Anordnung der Pins, denn bedingt durch die gegenläufige Belegung der jeweils zwei Pin-Reihen, ist ein Verpolen absolut ausgeschlossen, wenn man die mitgelieferte USB-Slotblende verwendet, die mit einem Blockstecker für jeweils zwei USB-Anschlüsse ausgestattet ist. Wie man den Stecker auch dreht und wendet, er wird immer in der richtigen Position aufgesteckt sein.
RAM-Slots: Die RAM-Steckplätze liegen sehr eng zum AGP-Steckplatz, dadurch muss man die Graphikkarte entfernen, um den Ein- und Ausbau der RAM-Bausteine zu ermöglichen.
CPU-Sockel: Der Aufnahmerahmen für den CPU-Kühler, der gleichzeitig die Haltekräfte aufnehmen muss ist auf der Rückseite nur mit Kunststoffzapfen verankert. Diese Konstruktion wirkt, erst Recht im Vergleich zur professionellen Lösung beim Shuttle, wenig Vertrauen erweckend.
Beschriftung der Platine: Die Beschriftung auf der Platine ist gut, erreicht aber nicht die Übersichtlichkeit des Shuttle.

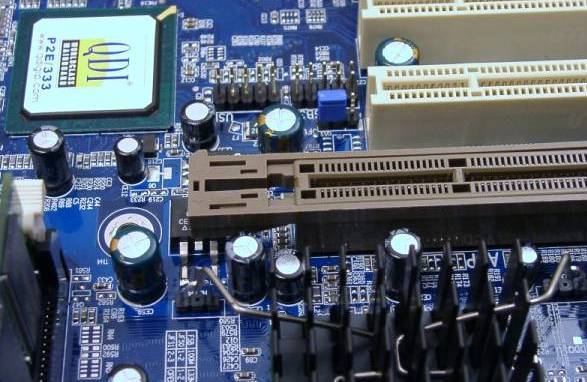

Sehr gute Lösung bei der AGP-Kartenarretierung.

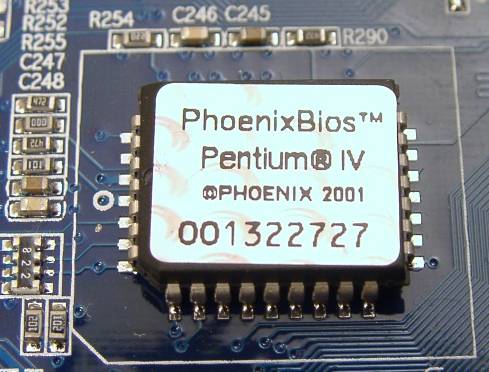

Das BIOS: Der Chip ist aufgelötet, ein Tribut an die Herstellungskosten, das für den Käufer teuer werden kann.

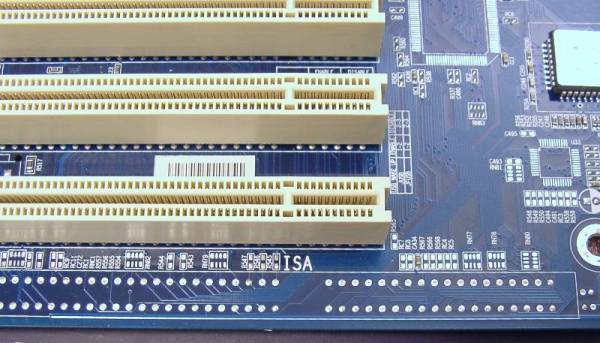

Die Platine scheint eine Basis für viele verschiedene Boards zu sein, denn der i845PE unterstützt kein ISA. Rechts oben zwei weitere leere Sockel.

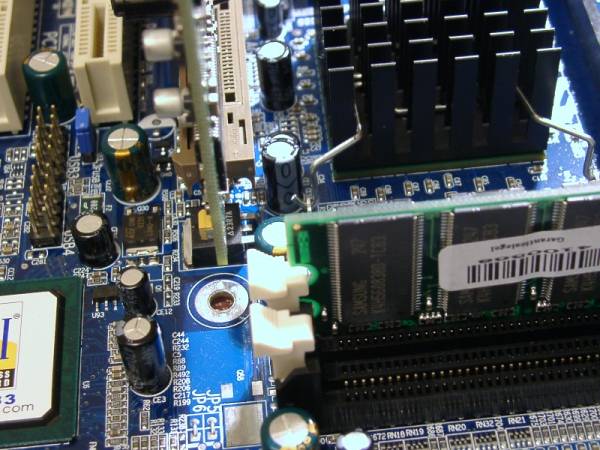

Hier sieht man, wie knapp es zwischen RAM-Slots und AGP-Karte zugeht. Senkrecht: Die Graphikkarte. Leider hat das PlatiniX 2E/333 nur zwei RAM-Slots. Das sollte beim Speicherkauf beachtet werden.

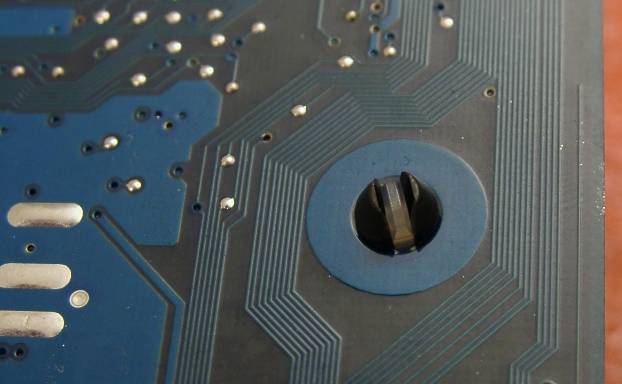

Die Befestigung des CPU-Aufnahmerahmens, der auch den Kühler hält: Wenig Vertrauen erweckend.

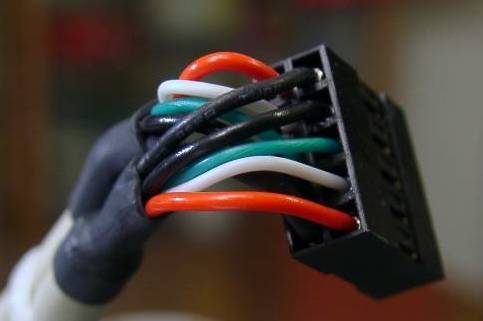

Narrensicher: Diesen USB-Stecker an der mitgelieferten Slotblende kann man nicht falsch ausstecken.

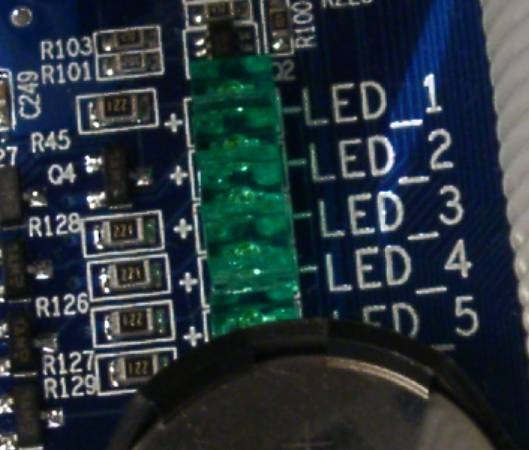

Praktisch: Diese LEDs signalisieren zuerst den P.O.S.T., danach ein eventuelles Hyper Threading.
Warum hier ein anderes Layout als üblich gewählt wurde bleibt unbeantwortet, eine passende I/O-Blende wird allerdings mitgeliefert. Der COM2 liegt als Slotblech bei.

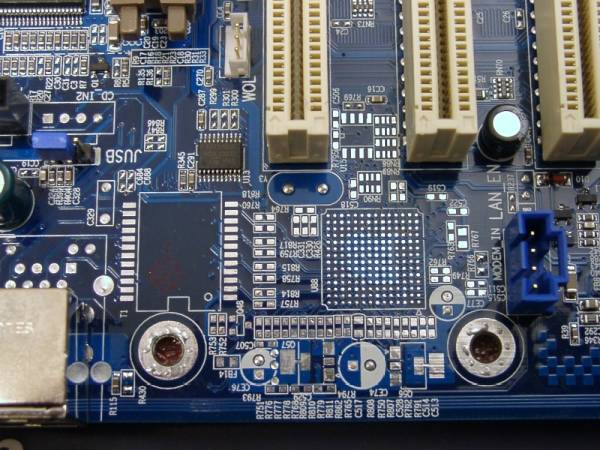

Weitere unbestückte Sockel auf der Platine.
Nach der Montage erfolgen das erste Einschalten und der gespannte Blick ins BIOS. Dieses ist recht komplett, man vermisst eigentlich nichts. Ein interessantes Feature ist "Power on by password", doch hier ist etwas Vorsicht geboten. Eine Option "any key" gibt es nicht, also wählte ich kurzerhand "123". Als ich das System am nächsten Tag per Einschaltknopf starten wollte tat sich nichts. Auch das Trennen vom Netz brachte keine Besserung. Nach einigem Herumprobieren stellte sich heraus, dass sich der PC nunmehr ausschließlich per Passwort starten lässt, wenn man diese Option einmal aktiviert hat. Abhilfe schafft nur ein Clear CMOS, wenn das Passwort vergessen wurde. Allerdings ist die Einschaltoption eine fast sichere Methode, das Einschalten des PCs durch die Katze zu vermeiden. Zumindest in den allermeisten Fällen, denn Katzen können alles, auch Passwörter laufen ... ;-)

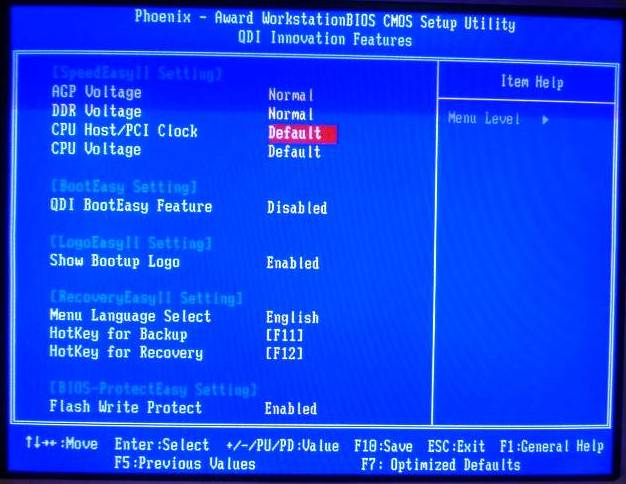

BIOS: VCore, VAGP, VDimm sowie die getrennte Einstellung von CPU-FSB und PCI-Takt sind vorhanden.

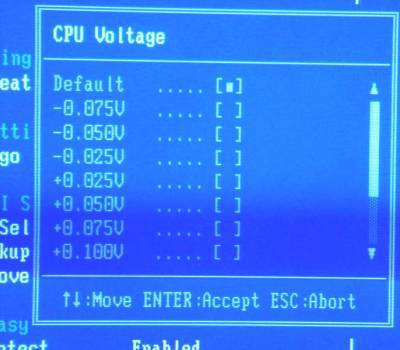

Die CPU-Versorgungsspannung kann erhöht und gesenkt werden.

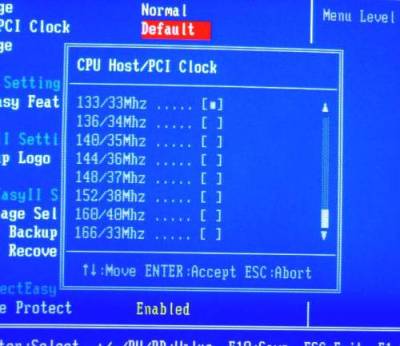

Stufenlose (1MHz) Einstellung ist nicht möglich, die Optionen mit mehr als 37 MHz PCI-Takt erscheinen wenig sinnvoll.
Nach der problemlosen Installation von Windows XP, einzig die Installations-CD musste aus dem Laufwerk genommen werden, da die Abfrage im Gegensatz zu anderen Boards nicht überbrückt wird, sollte uns WCPUID Einblick in die Hardware verschaffen:

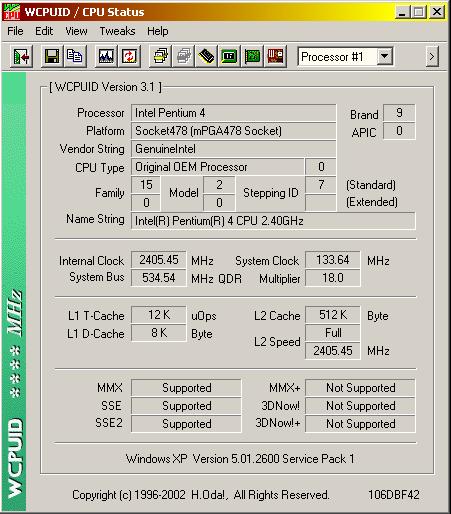

Alles im Rahmen, FSB bei 133,64 MHz.

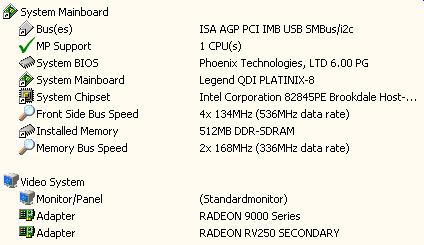

Sandra
rundet die 133,64 MHz auf 134 MHz, daher auch der
Der S3 Modus klappte auch mit dem QDI anstandslos, das System wachte ordnungsgemäß wieder auf. Die Treiber-CD, die zur Installation der als unbekannt aufgeführten Geräte Audio, Intel Chipsatz und SM-Bus benötigt wird lief nicht selbstständig an. Anschließend, nach manuellem Start, konnten der intel Chipsatz-Treiber und die Audio-Funktion aus dem Installationsmenü der CD heraus installiert werden. Nach dem Treiber für den SM-Bus muss man allerdings auf der CD suchen, dieser wird nicht aus dem Menü heraus angeboten. Hier ist vielleicht eine kleine Verbesserung der Treiber-CD anzuraten.
Ansonsten absolvierte das Board die Installationsroutinen vieler Anwendungen ebenso mit stoischer Ruhe und Stabilität wie diverse Benchmarks, Burn In Anwendungen, und alle sonstigen Stabilitätstests. Die Zeit vom Einschalten bis zum eingabebereiten Windows XP Desktop beträgt mit allen installierten Treibern 31 Sekunden, ein recht guter Wert.
Anmerkung: Bei beiden Mainboards kam es zu Beginn zu Unregelmäßigkeiten und Abstürzen, allerdings konnte als Verursacher ein defekter DDRam-Riegel ausfindig gemacht werden. Dieser destabilisierte nicht nur die beiden hier getesteten Systeme sondern auch zuvor einwandfrei laufende Systeme mit ECS K7S5A, ECS L7VTA und Enmic 8TAX4+, mit denen der Speicherriegel überprüft wurde, unmittelbar nach dem Einbau. Ein baugleiches Speichermodul schaffte wiederum sofortige Abhilfe. Hier zeigte sich wieder einmal, dass auch hochwertiger Markenspeicher (hier Samsung) nicht vor Ausfällen verschont bleibt, und dass der Speicher fast immer der Hauptverdächtige ist, wenn etwas nicht 100%ig läuft. Die Mainboards traf in allen Fällen keine Schuld, handelte es sich doch um unterschiedliche Plattformen (AMD, intel) mit unterschiedlichen Chipsätzen (2 SiS, 1 intel, 2 Via).
Übertakten ist keine Domäne des QDI, obwohl etliche Funktonen vorhanden sind, ist das Angebot nicht komplett. Für ein richtiges OC-Board sollte 1 MHz Schritte und mehr Spielraum nach oben bei den einzelnen Spannungen schon vorhanden sein. Allerdings ist das QDI auch nicht als OC-Board konzipiert. Nicht zuletzt ist der Kundenkreis derer, die mit Übertakten nichts am Hut haben ohnehin der weitaus größere, noch dazu bei einem Intel P4-Mainboard. In Anbetracht dieser Tatsache, wird das Übertakten nicht weiter betrachtet und das System stattdessen mit den schnellstmöglichen Einstellungen innerhalb der Spezifikation betrieben.
Kommen wir nun zum direkten Vergleich der beiden Testkandidaten. Zunächst sollen noch einmal die Vor- und Nachteile der beiden Mainboards aufgelistet werden, um sie direkt und übersichtlich miteinander vergleichen zu können:
Die völlig identischen Systeme - abgesehen vom Board natürlich - wurden mit den Benchmarks PCMark2002, 3Mark2001SE, Sandra2002 (div.) und SpecViewPerf 7.0 getestet.

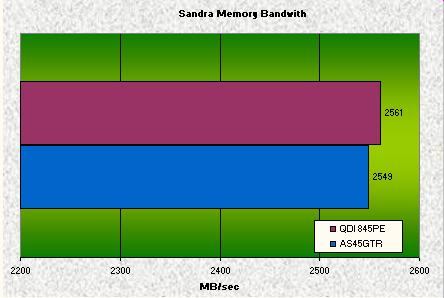

Der Unterschied in der Speicherbandbreite ist minimal, allerdings in beiden Fällen sehr gut ...

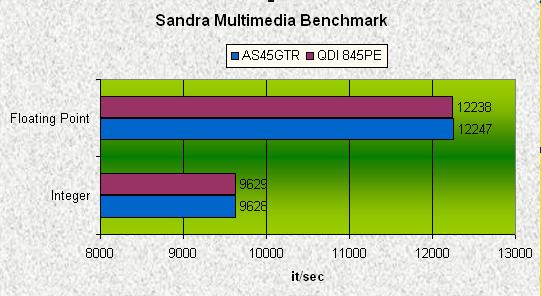

Sandra Multimedia: Kein wirklicher Unterschied zwischen den beiden Kandidaten. Wieder ein sehr guter Wert für beide Kandidaten.

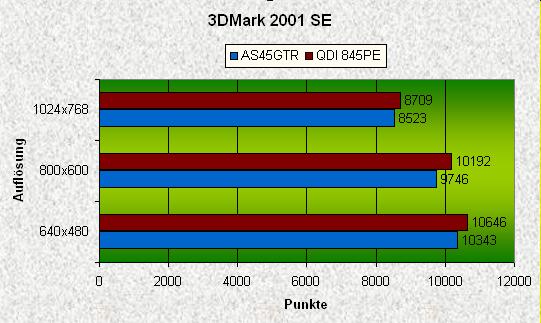

Beim 3DMark 2001 vermag sich das QDI etwas abzusetzen. Für die verwendete Graphikkarte Radeon 9000 Pro sehr gute Werte.

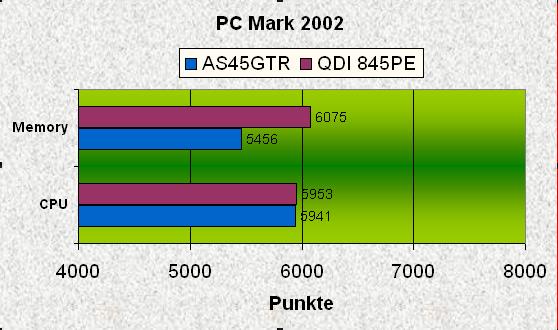

PC Mark 2002: Bedingt durch andere Messverfahren des PC Mark erhöht sich der Unterschied bei der Speicherperformance.

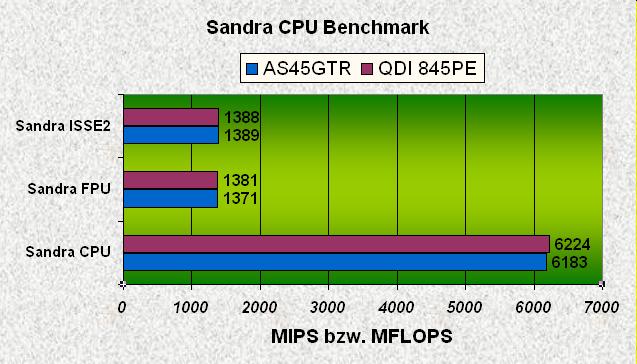

Sandra CPU Benchmark: Minimale Vorteile des i845, es mag allerdings vermessen sein, hier von "Vorteilen" zu sprechen.
Mit weiteren Graphiken möchten wir den Leser hier nicht langweilen, denn was auch gemessen wurde, der Unterschied zwischen dem SiS648 des Shuttle und dem i845PE des QDI ist jeweils so gering, dass man ihn auch getrost vernachlässigen kann. So zeigte sich beispielsweise in den einzelnen Benchmarks der Suite SpecViewPerf 7.0 mal das Shuttle, mal das QDI schneller. Dies allerdings jeweils im Bereich von 0,2 bis 2%.
Gleiches gilt für die PCI und EIDE Performance: Beide Chipsätze zeigen sich als sehr leistungsfähig, oder anders ausgedrückt: Sie rufen fast nach einer Bestückung mit TV-Karte, Firewire- und SCSI-Controller sowie Soundblaster Audigy. Hier haben Intel und SiS ganze Arbeit geleistet, wie man sie sich von Via wünschen würde. Shuttle und QDI allerdings gebührt hier das Lob, das Potenzial, das die Chipsätze bieten auch umgesetzt zu haben, denn auch das ist nicht immer selbstverständlich. Oft genug haben sich Referenzboards als sehr leistungsfähig gezeigt, während die Großserienprodukte diese Leistung nie erreichen konnten.
Sehr gute Chipsätze in sehr guten Mainboards. Während das QDI PlatiniX 2E/333 seinen Weg zu OEMs und Einzelhändlern finden wird, die für einen günstigen Preis ein sehr leistungsstarkes Mainboard ohne Kinderkrankheiten verwenden möchten, bedient das Shuttle eher den Endkundenmarkt, wo sehr spezifische Anforderungen an BIOS-Optionen und Ausstattung gestellt werden. Wer in seinem neu erworbenen P4-Komplett-PC ein QDI PlatiniX 2E/333 vorfindet, kann sich glücklich schätzen, denn er hat einen PC erworben, dessen Herzstück technisch auf dem neusten Stand und dabei noch äußerst stabil und schnell ist. Das Shuttle AS45GTR ist ein Ausstattungswunder, das kaum Wünsche offen lässt: Serial ATA, USB 2.0, Firewire, 5.1 Sound, Raid werden hier gepaart mit Geschwindigkeit und Stabilität, die bei derart ausgestatteten Mainboards nicht immer selbstverständlich sind. Wer sich dennoch an dem kleinen Leistungsrückstand des SiS 648 im Vergleich zum i845PE stört, dem kann das umfangreiche Übertaktungs-BIOS weiter helfen, denn ein 2 MHz höherer FSB gleicht den "Vorsprung" des Intel umgehend aus. An dieser Stelle sei nochmals darauf hingewiesen, dass die gemessenen Leistungsunterschiede keinesfalls spürbar für den Anwender sind. Somit bleibt einzig die Unterstützung des Hyper Threading (Aufteilung eines HT-fähigen Hauptprozessors wie dem Intel P4 3.066 MHz in mehrere virtuelle CPUs) als technischer Vorsprung des i845PE und somit des QDI PlatiniX 2E/333 erhalten. Dieses Feature macht sich allerdings in der Praxis weit weniger bemerkbar als es einem der Hersteller der CPU glauben machen möchte.
|
||||||||||||||||||||
